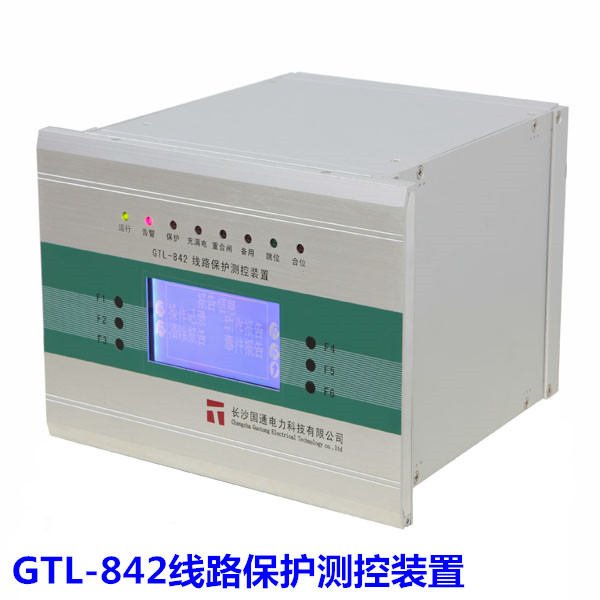

产品名称：GTL-842线路保护测控装置

应用范围：: 主要应用于110kV及以下电压等级的线路，实现其保护、测量及断路器控制功能。

热线：0731-84260990

商务1：13607487153

商务2：18973139513

在线咨询

产品描述
相关案例
联系国通

1. 应用范围

GTL-84(2)2数字式线路保护测控装置，主要应用于110kV及以下电压等级的线路，实现其保护、测量及断路器控制功能。

2. 功能配置及特点

功能配置表

分类	功能选项
保护功能	三段式电流保护（可带方向及反时限）
	过流加速保护
	三相一次重合闸
	低频减载保护
	零序电流保护
	过负荷保护
	低电压保护
	TV断线检测
操作回路	电源独立含防跳闭锁功能的操作回路
操作回路	控制回路异常告警功能
测控功能	遥信量采集、事故遥信
	断路器遥控分合
	IA、IC、P、Q、Uab、Ubc、Uca、f等遥测
	开关分合闸次数统计
	事件SOE告警
	故障录波功能
对时	GPS对时、网络对时
通讯	以太网、RS232/485通信接口

主要特点
a. 4U标准铝型材机箱，组合插件式结构，后插拔机箱，各功能模块单独设计，强弱电彻底分离，抗干扰能力强，现场维护方便；
b. 多CPU智能插件设计，开入开出插件实现实时完全自检；可检测到每个继电器线圈；
c. 插件间基于CANBUS总线联系，减少插件间连线，接插不良实时检测；
d. 双32位机系统，系统冗余大；保护功能采用德州仪器公司出品的32位浮点DSP处理器，程序及数据在片内运行；运行速度快，可靠性高；
e. 人机界面、网络通讯等管理功能由飞利浦公司出品的32位ARM单片机实现，速度快，片内存储容量大，网络接口能力强；
f. 16位AD采样，测量精度高；每周波48点采样，谐波处理能力强；
g. 保护模块采用计算机辅助图形界面原理设计，便于系列产品二次开发与功能修改，工程设计灵活、快捷；
h. 完整的断路器操作回路，设有遥控跳、合闸、压力闭锁、弹簧未储能闭锁合闸功能等；
i. 选用192X64单色图文液晶，中英文界面菜单；可灵活选用以太网、双485接口；
j. 可保存不少于500个最近发生的事件报告及运行报告；
k. 人机管理模块采用实时多任务操作系统，界面、网络等任务实时性好；
l. 可存储10套保护定值，双重化定值区自检及互检相结合，定值切换安全方便；
m. 基于电力工业标准DL/T667-1999（IEC 60870-5-103）的标准通信规约，方便与微机监控或保护管理机联网通讯。

3. 技术指标

3.1 额定数据

a. 额定直流电压： 220V（110V订货时注明）允许偏差+15％，-20％
b. 额定交流数据：相电压 100/

V
零序电压 100V
交流电流 5A （1A订货时注明）
额定频率 50Hz （60Hz订货时注明）
c. 热稳定性：
交流电压回路：长期运行 1.4Un
交流电流回路：长期运行 2In
10s 20In
1s 40In

3.2 功耗

a. 交流电压回路：    每相不大于0.5VA；
b. 交流电流回路：    In = 5A时每相不大于1VA；In = 1A时每相不大于0.5VA；
c. 保护电源回路：    正常工作时，不大于10W；保护动作时，不大于15W。

3.3 环境条件

a. 环境温度：
工作： -25℃～+55℃。
储存： -25℃～+70℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体的防雨、防雪的室内；在极限值下不施加激励量，装置不出现不可逆转的变化，温度恢复后，装置应能正常工作。
b. 相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面不凝露。最高温度为+40℃时，平均最大湿度不超过50％。
c. 大气压力：80kPa～110kPa（相对海拔高度2km以下）。
