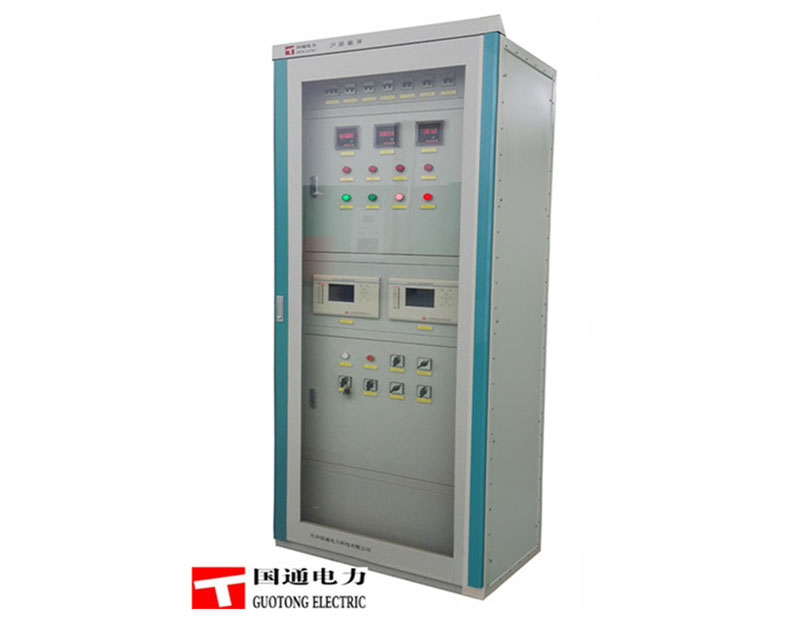

励磁屏介绍:

1,每套励磁系统的组柜方式为单屏。其中包括晶闸管整流装置、励磁调节器、灭磁开关、线性灭磁电阻、起励、保护、信号设备和所有附件分别组装在以上整体封闭的金属柜内。柜子用螺栓连接成一个统一的装置。

2,柜体外壳采用钢架及冷轧延伸的薄钢或厚度为2.0mm～3.0mm的钢板构成，结构牢固，便于内部原器件更换和维修。

3,柜体采用前后开门，前门为带锁玻璃门，后门为带锁双开门，柜体具有防尘密封性能，满足散热要求，并加装散热器。底部留有电缆入口，电缆安装完毕可封底。柜体的基座牢固地固定在地板上，且易于安装。

4,柜与柜之间连接线采用总线式结构。

5,设备外壳具有通风孔，通风孔能有效防止灰尘进入设备内部，每个柜内带有照明灯具多用插座。

6,屏柜上所有设备为屏后接线。端子排布线双侧加装线槽和线槽盖板。励磁屏柜模拟量、控制、指示和电源回路均采用独立的接线端子排，每一类别端子单独成列，采用数字编号，套管打印，标识清晰牢固。各类型端子排均留有20%的备用端子，并设有高质量的多路AC220V电源插座。电流互感器接线端子为短路型端子。

7,柜体内主回路带电部分与接地部分隔离，在柜后部较低处装有扁平的电解接地铜排，接地铜排用螺母接在导电性能良好的支架上。接地铜排截面大于150mm²。内部接线使用标准铜芯导线，具有热塑料绝缘或为耐火型导线，控制电器、信号线路用的导线绝缘等级为600V，截面不小于2.5mm2。

8,仪表和操作开关均布置在便于监视和操作的位置，所有控制设备均安装在励磁屏的正面，屏上的所有设备为屏后接线。

9 ,励磁柜的工艺严格执行IEC有关标准，其外形尺寸为800×800×2260mm（W×D×H）。

10, 每个柜及其附属设备均带有永久铭牌，铭牌上标一制造常的名称、地址、设备出厂日期、设备出厂编号即型号等主要参数，并用不锈钢螺钉固定。

励磁系统工作电源

1, 交流供电电源为380V，直流控制电源为220V。在下述偏差范围内，励磁系统能正常工作：

交流380/220V系统，电压偏差范围为额定值的±15%，频率偏差范围为－3～+2Hz。

直流220V系统， 电压偏差范围为额定值的±15%。

2, 调节器由一路厂用电和一路直流电并列供电，任一路电源消失均不影响调节器正常工作。交流220V厂用电经滤波隔离、整流后与直流220V电源对接，给调节器抽屉内的开关电源供电。

3 ,继电器、灭磁开关和其他控制设备的电源取自直流220V电源。

4, 风机及变送器电源取自交流220V电源。
