GTCWZ-800型测温制动控制屏 介绍

机组测温制动屏具有测温和机组刹车制动功能。

采用新型温度显示控仪表，温度巡检仪表为主要控制单元，实现对机组推力轴承，水导轴承瓦温，定子线圈，定子铁芯，

油箱油温，冷却器进出口温度的定点，巡检监视测量。同时配置了电磁空气阀和手动球阀，完成机组的自动，

手动制动刹车操作。根据用户的需要可以选配其他装置（剪断信号器，转速信号装置，轴电流检测装置，

流量水头效率检测装置，压力变送控制器）

主要特点：

1. 手动工作回路与自动工作回路互不影响 互不干扰。

2. 技术性能先进，可靠性高。

3. 功能设置完善，安装维护简单。

4. 系统配置优化，综合成本合理。

基本数据：

测温制动屏型号：GTCWZ -800

仪表输入电源：DC220V;

电控阀操作电源：DC24V,

制动系统工作气压：0.7Mpa;

制动器控制方式：双向控制

进出气管劲：DN10/DN15

尺寸：2260*800*600

颜色：烘喷漆（按客户要求）

装置结构及原理：

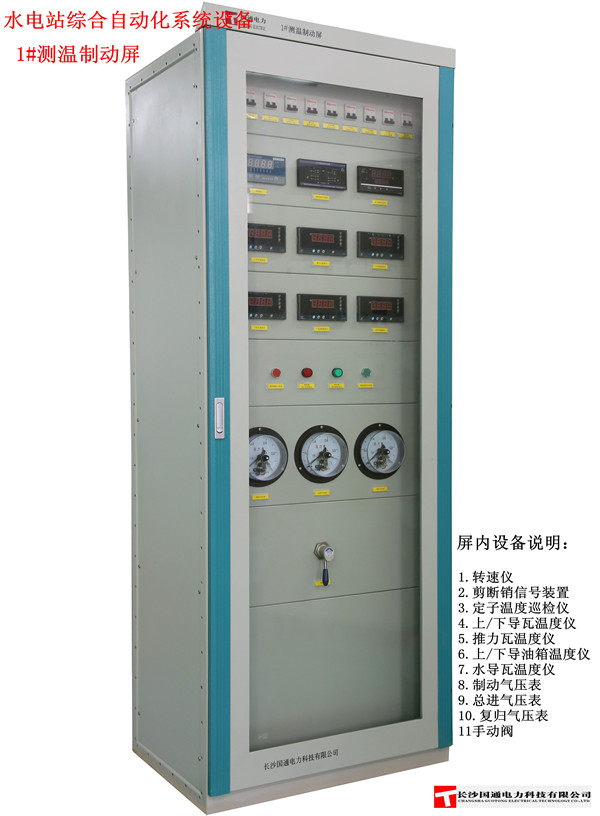

装置装有一个电磁阀，1个手拉阀，3只压力表，1只剪断销信号装置，3只数字式温度巡检仪，5只数字式温度显示调节仪。

A. 制动装置机在停机过程中，当转速降低至额定转速的30~35%时，有机组控制屏（LCU)发出电气信号，使DKFI电磁空气阀带电动作，压缩空气进入制动器的制动腔进行刹车。当转速降至零时，有机组控制屏（LCU)发出电气信号，使DKF1断电复位的同时DKF2电磁空气阀带电动作，压缩空气进入制动器的复归腔，使制动器复位，制动释放后DKF2断电复归。以上制动过程是，首先把3个手拉阀（SLF1，SLF2，SLF3)推进到位后才能进行。

当电源消失时，可通过3个手拉阀（SLF1，SLF2，SLF3)来进行制动，复归，排气操作。

B、剪断销信号装置，对机组的十二个剪断销信号器进行检测机断路报警；

C、温度巡检仪16个测温点，对发电机的定子温度的12个点进行循环检测，水轮发电机组轴承的4个点设装5个温度仪；

自动化元件技术要求

A）电器元件的绝缘电阻值、耐压值和工作线圈的极限允许温度升值符合GB1497和IB834的规定。

B)电磁空气阀在80%~110%额定电压，公秤气压计规定行程范围内，能可靠动作，没有跳动及卡阻现象。

C)液（气）压元件中经常与税费或潮湿空气接触的金属部件采用防锈材料或防锈措施。

D)液（气）压元件的承压部件按规定进行水压强度和密封试验，打压后再规定的持续时间不允许出现渗漏现象。

E)各种)液（气）压元件在公秤油压下静置72h后，仍能可靠动作。

内装元件名称，规格数量（单台机）

注：以上数量为单台测温制动屏的配置数量。

测温制动屏部分：于合同生效后15天内提供的图纸及文件：

1. 机组制动控制回路图；

2. 制动屏电气元件布置图，柜内配线图，端子接线图及设备清单；

3. 液压元件布置图，配线图，端子图及设备清单；

4. 屏体结构图；,

5. 制动屏内应有相应接线，管路及标识； 同时可以提供该制动屏的中英文对照使用说明书、接线图、管路图等技术资料。

以上设备实行三包，且保证与微机自动化功能顺利接口，现在机组的自动化控制；
