产品名称：GT-ZJX剪断销继电器

应用范围：: 用于水轮机保护中，作为反映水轮机剪断销折断时的信号元件。

热线：0731-84260990

商务1：13607487153

商务2：18973139513

在线咨询

产品描述
相关案例
联系国通

一、概述
GT-ZJX型剪断销信号装置用于水轮机保护中，作为反映水轮机剪断销折断时的信号元件。

二、技术参数
（1）工作电源：额定值AC/ DC220V，最大范围AC85-264V50/60Hz、DC120-370V
（2）输出信号触点容量：5A/AC250V（阻性）
（3）工作温度：-20℃~70℃
（4）储存温度：-40℃~85℃
（5）外形尺寸：W160*H80*L125mm
（6）安装尺寸：W151*H76mm(面板嵌入式安装）
（7）整机功耗：<5W
（8）整机重量：280g

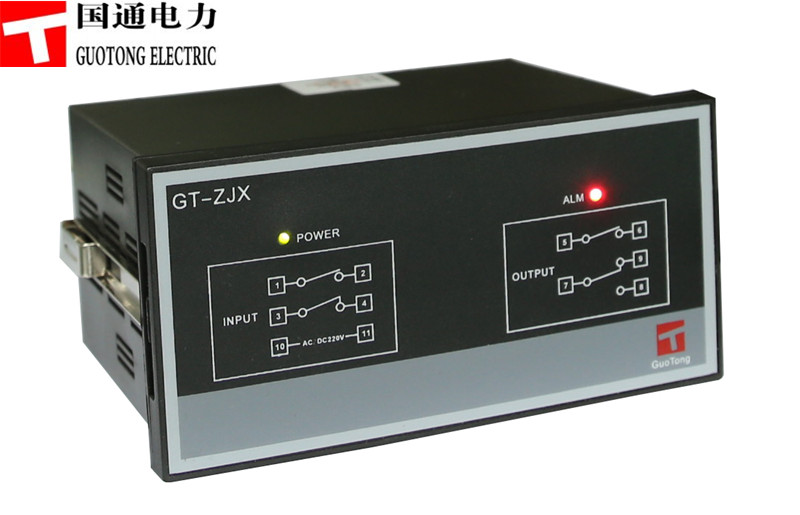

三、面板图

四、仪表背部接线端子排列位置、功能说明

1	2	3	4	5	6	7	8	9	10	11	12
常开		常闭		K1A	K1B	K2com	K2no	K2nc	L/+	N/-	FG
剪断销信号输入				报警输出继电器					工作电源		大地

注：(1) 5、6端子为K1报警继电器的常开输出
(2) 7、8端子为K2报警继电器的常开输出，7、9端子为K2报警继电器的常闭输出。

五、工作原理
(1) 装置上电后面板上的“Power”电源指示灯亮；
(2) 剪断销的“常开”接法：将剪断销的常开信号接至1、2端子；
(3) 剪断销的“常闭”接法：短接1、2端子后，将剪断销的常闭信号接至3、4端子；
(4) 任意一种方式下剪断销剪断时，两个信号继电器K1/K2同时动作，“ALM”报警指示灯亮。
