一、系统概述
       GTG8000智能式低压机组一体化系统，是在广泛汲取国内外同类产品的先进经验，结合先进的计算机技术、传感技术、通讯技术、PLC控制技术、保护控制原理而研制的新一代针对农村小型水电站中的低压发电机组的一种高集成度、高可靠性、高性价比的通用型产品。
       本系统是低压机组十合一系统，集机组电量测量、发电机保护、机组顺控、同期合闸、电度计量、励磁控制、温度巡检、转速监测、出口隔离开关及出口断路器为一体，具有低压水轮发电机组所需的机组运行控制、电量监测、同期控制、微机保护、励磁控制及电度计量的全部功能，适用于单机容量为800KW(电压400，频率50HZ)及其以下的水轮发电机组。
       本系统根据发电机容量的大小分为一体化柜系统及分屏柜系统，对于单机容量为800KW及以下的机组采用一体化柜系统，所有设备安装于一台柜内，柜体尺寸：800X800X2260mm。单机容量为800KW以上的机组采用两台柜结构，柜体尺寸为800X600X2260mm。


二、系统特点

该系统具有以下特点：
1．智能式控制单元：机组控制全部采用智能式控制单元，具备通用以太网及RS485通讯接口，采用国标103及MODBUS通讯规约，能实现与后台监控制系统及上级调度系统通讯。
2．大屏幕显示界面：可选配192*64大屏幕蓝光液晶或4.3寸彩色液晶作为显示界面，采用全中文或中英文对照显示方式，可查询运行数据、开入状态、开出状态、定值数据、告警数据等信息。
3．逻辑可编程功能：综合控制单元具备逻辑可编程功能，采用可视化梯型图方式编辑继电保护及顺序控制流程。
4．标准化平台：采用标准化及开放式的硬件及软件平台，互换性强。


三、智能式低压机组一体化控制柜结构

下面以800KW水轮发电机组一体化控制柜（见下图）为例，分述系统各部件及其功能：
◆一次设备：隔离开关、断路器、电流互感器；
◆二次表计：电流表、电压表、频率表、有功表、无功表、功率因数表
◆励磁系统：励磁控制单元、励磁变压器、可控硅组件、灭磁开关、励磁保护电器；
◆综合保护控制装置：保护单元、测量单元、计量单元、机组顺控单元、同期元、转速单元
◆温度巡检仪：测量对象包括定子及轴承各监测点；
◆手动控制单元：手动操作开关及指示灯；

3.1 一次设备

3.2 励磁系统
GTM-841系列励磁控制系统适用于1600KW以下采用静止可控硅励磁方式的同步发电机机组的低压发电机组，功能描述如下：
    ◆恒电压/恒电流运行方式选择功能；
    ◆自动调差功能；
    ◆空载过电压保护功能；
    ◆甩负荷自动稳压功能；
    ◆过速继电器输出功能；
    ◆低频过励限制功能；
    ◆低转速自动截止励磁电流功能；
    ◆励磁整流装置缺相运行报警功能；
    ◆软件移相，PID调节，可变给定速率调节等辅助功能。

3.3 发电机综合保护测控装置
发电机综合保护测控装置是系统核心部件，包括以下几大功能单元：
3.3.1 微机保护单元
◆电流速断保护：动作于跳断路器、停机、灭磁并发信号。
◆过流保护：动作于跳断路器、停机、灭磁并发信号。
◆反时限过流保护：动作于跳断路器、停机、灭磁并发信号。
◆过负荷保护：可设置为动作于跳断路器、停机、灭磁并发信号。
◆过电压、低电压保护：动作于跳断路器、停机、灭磁并发信号。
3.3.2 测量单元
◆遥测：电流、电压，角度，有功功率，无功功率，有功电度，无功电度，频率，功率因数。
◆遥信：断路器及刀闸位置，保护动作和异常报警信号，操作电源和保护电源异常报警信号等，共计可测48个信号，并可扩展。
3.3.3 计量单元
计量发电机正向有功电度、正向无功电度、反向有功电度、反向无功电度。
3.3.4 转速测量单元
采用电气（残压）测速方法；具有频率、转速和百分比显示功能；具有过速保护动作事件记录功能，当发电机组过速动作时，能够自动记录保护动作的时间和最高转速值。
3.3.5 同期控制单元
实现发电机组自动准同期并网功能。
3.3.6 机组顺控单元
◆自动开机控制；
◆自动停机控制；
◆事故停机控制；
◆紧急停机控制；
◆自动有功调节；
◆自动无功调节。
3.3.7 事件记录单元
◆可记录最新的300条SOE。
◆装置自检及报警功能：包括电流互感器断线、电源消失、装置自检等功能。

3.4温度巡检仪
    具有两线或三线制测量方法，可实现8~16路温度的巡回测量、显示；每路可设置成不同的热电阻类型；具有每路可单独设置的温度越上限、上上限两路报警继电器输出；具有电源故障和装置故障出口；通过通信实现与监控系统的接口等。

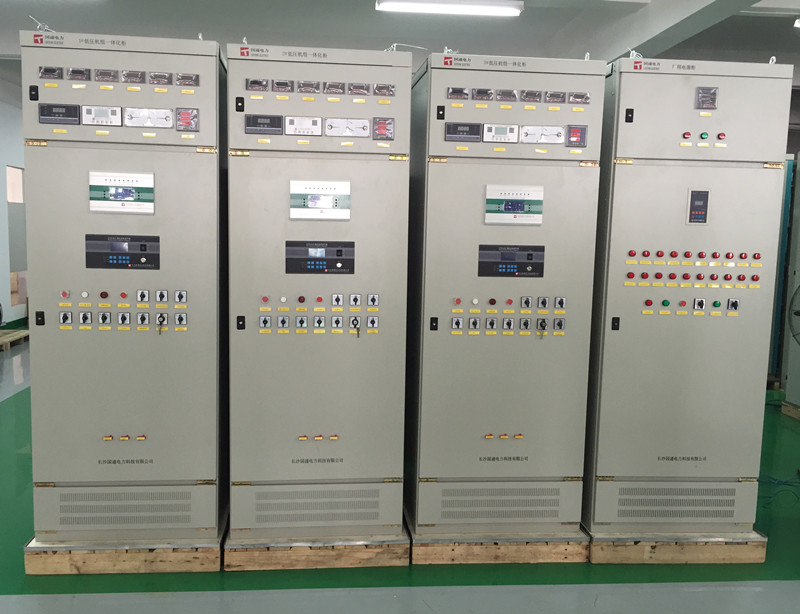

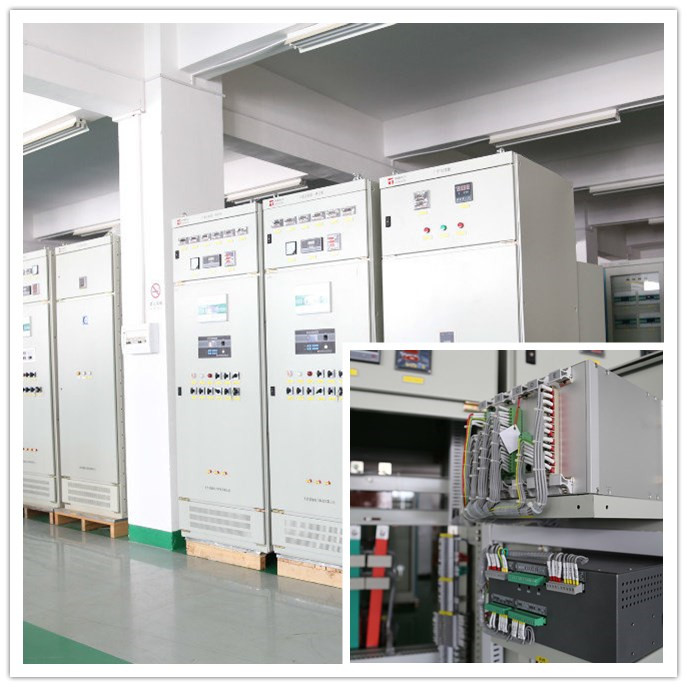

产品图片：
